スチール書庫・物品棚

区分 種類 棚板1段あたりの積載質量 製品
書架 1種 40Kgに耐えるもの KBA、KCJA、KU
2種 60Kgに耐えるもの KU
3種 80Kgに耐えるもの KU
物品棚 4種 100Kgに耐えるもの KU
5種 150Kgに耐えるもの BLL
6種 200Kgに耐えるもの BLM
7種 250Kgに耐えるもの
8種 300Kgに耐えるもの BLH
9種 350Kgに耐えるもの
10種 400Kgに耐えるもの
11種 450Kgに耐えるもの BLH
12種 500Kgに耐えるもの BLH
スチール書庫・物品棚
記号
開口方向連結機能 独立式 連結式 独立式
機能支持支柱数 単柱式 複柱式 単柱式 複柱式 パネル式
奥行き方向棚板数 単式 複式 単式 複式 単式 複式 単式 複式 単式 複式 単式 複式
金剛製品 書架         KBA KBA KCJA
KU
KCJA
KU

物品棚             KU
BLL
BLM
BLH
KU
BLL
BLM
BLH

機種 KBA KCJA KU
最大積載質量/段 40Kg 40Kg 40Kg
奥行許容寸法 220mm 220mm 220mm
棚形式 複式 単式 複式 単式 複式 単式
有効棚段数
(最大)
H2600㎜ 8段 8段 8段 8段 8段 8段
H2250㎜ 7段 7段 7段 7段 7段 7段
H1950㎜ 6段 6段 6段 6段 6段 6段
JIS種類 1種-VI 1種-V 1種-VIII 1種-VII 1種-VIII 1種-VII
品番表示 J1 J1 J1
機種 KU
最大積載質量/段 100Kg 80Kg 60Kg 40Kg
奥行許容寸法 300/340/450/600mm
棚形式 複式 単式 複式 単式 複式 単式 複式 単式
有効棚段数
(最大)
H2600㎜ 3段 5段 3段 5段 5段 5段 7段 7段
H2250㎜
H1950㎜
JIS種類 4種-VIII 4種-VII 3種-VIII 3種-VII 2種-VIII 2種-VII 1種-VIII 1種-VII
品番表示 J4 J4 J3 J3 J2 J2 J1 J1
機種 BLL BLM BLH
最大積載質量/段 150Kg 200Kg 300Kg 450Kg 500Kg
奥行許容寸法 300/450/600mm 450mm 650mm 800mm
棚形式 複式
有効棚段数
(最大)
H2400㎜ 5段 5段 6段 4段 4段
H2100㎜
H1800㎜
JIS種類 5種-VII 6種-VII 8種-VII 11種-VII 11種-VII

※詳細寸法に関してはお問合せ下さい。

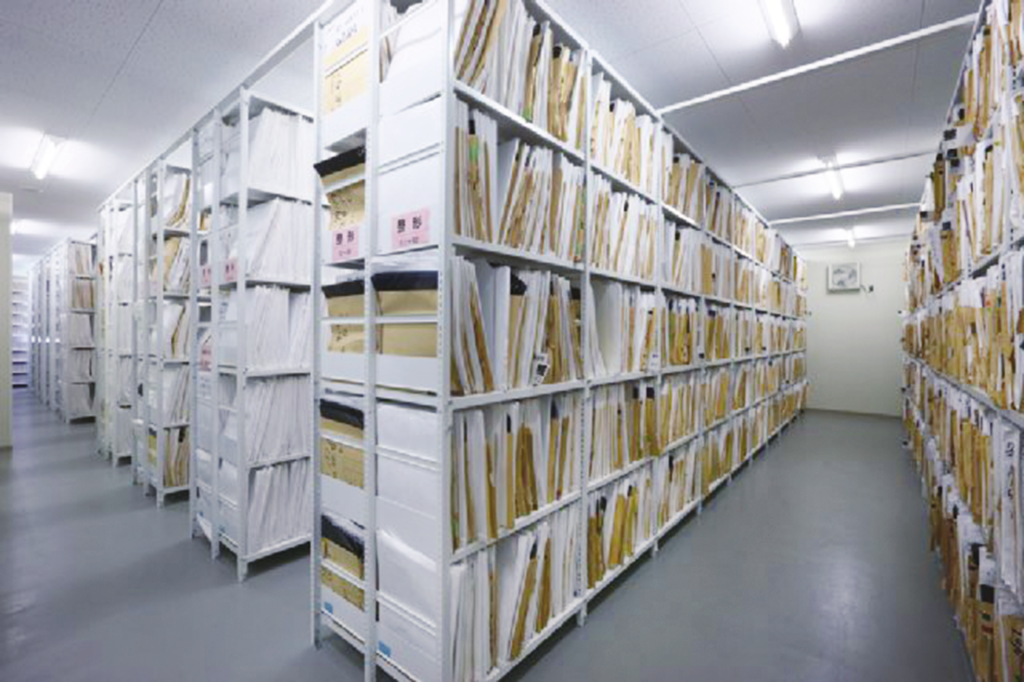

スチール書庫・物品棚01
スチール書庫・物品棚03
スチール書庫・物品棚02
スチール書庫・物品棚04

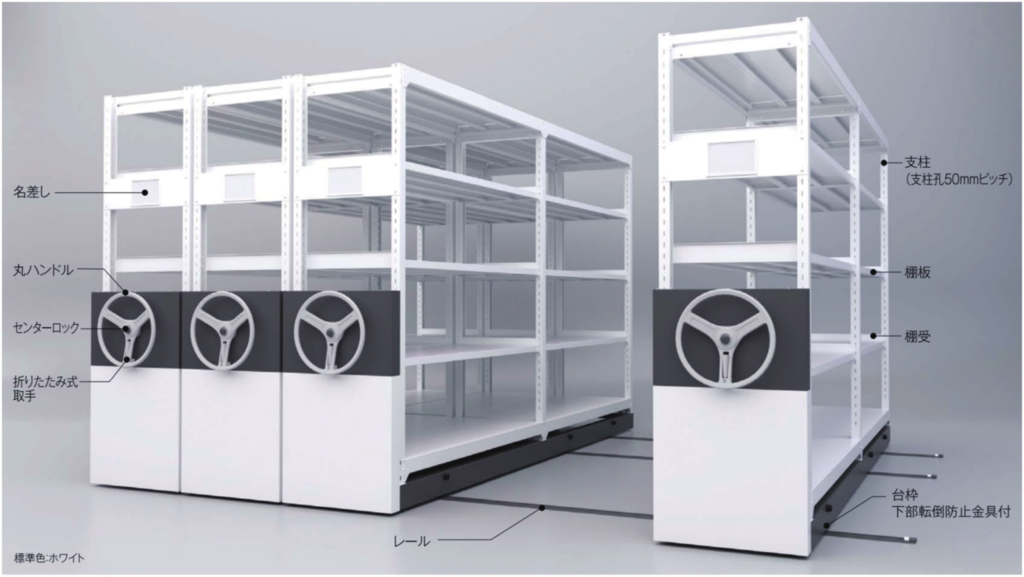

手動式移動ラック

手動式移動ラック
手動式移動ラック02
振動実験

三方向同時加振による三次元振動実験で兵庫県南部地震実大波をクリア。
1996年5月、これまで重ねてきた移動棚の振動実験の集大成として、三方向同時加振により兵庫県南部地震の実大波を再現できる設備を有する鹿島建設(株)技術研究所において、「三次元振動実験」を行いました。実験では、エルセント口波・タフト波・神戸波など震度7レベルでの振動波形を再現しながら各種の貴重なデータを得ることができました。特に、公開実験では各界の関係者が見守る中、兵庫県南部地震の実大波(神戸海洋気象台観測波)による振動実験を、収納物の落下もなくクリアしました。この実験により、大地震に対する免震移動棚の安全性が改めて実証されました。

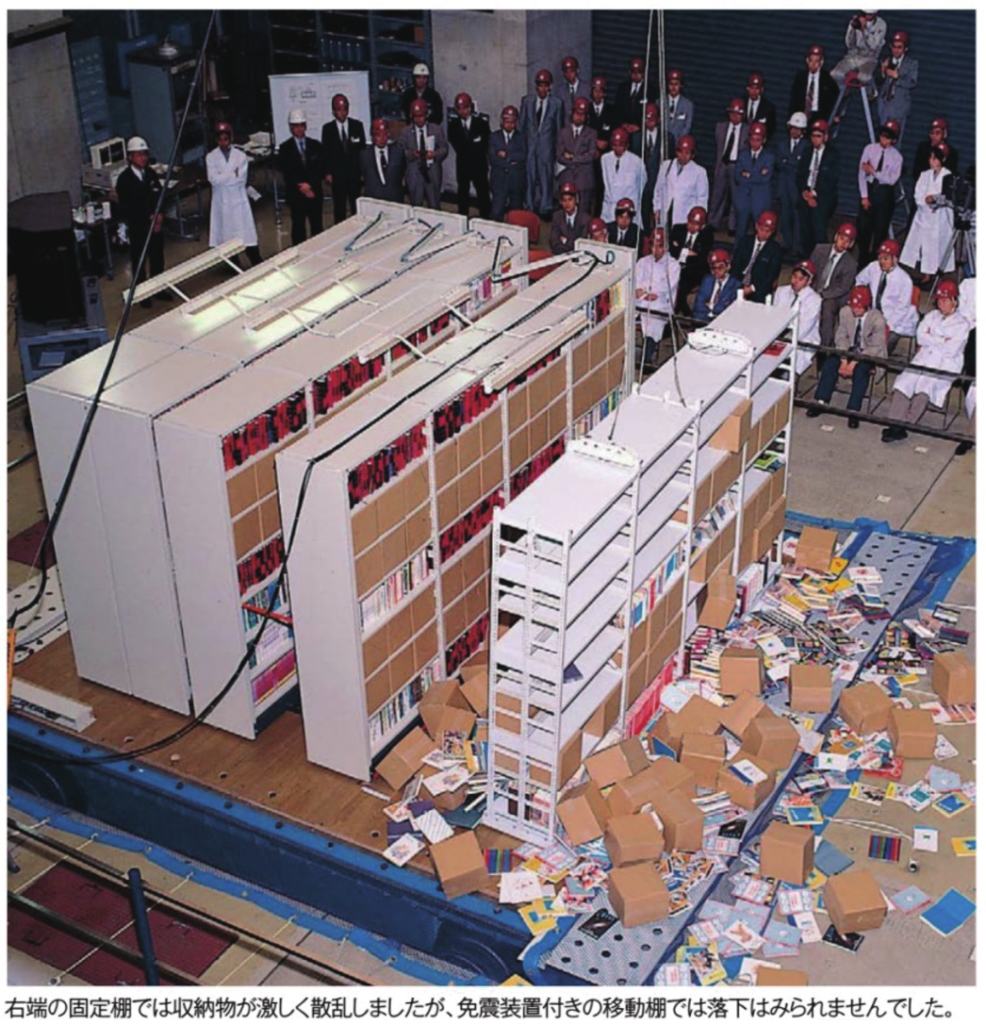

右端の固定棚では収納物が激しく錯乱しましたが、免振装置付きの移動棚では落下はみられませんでした。
【横移動式】

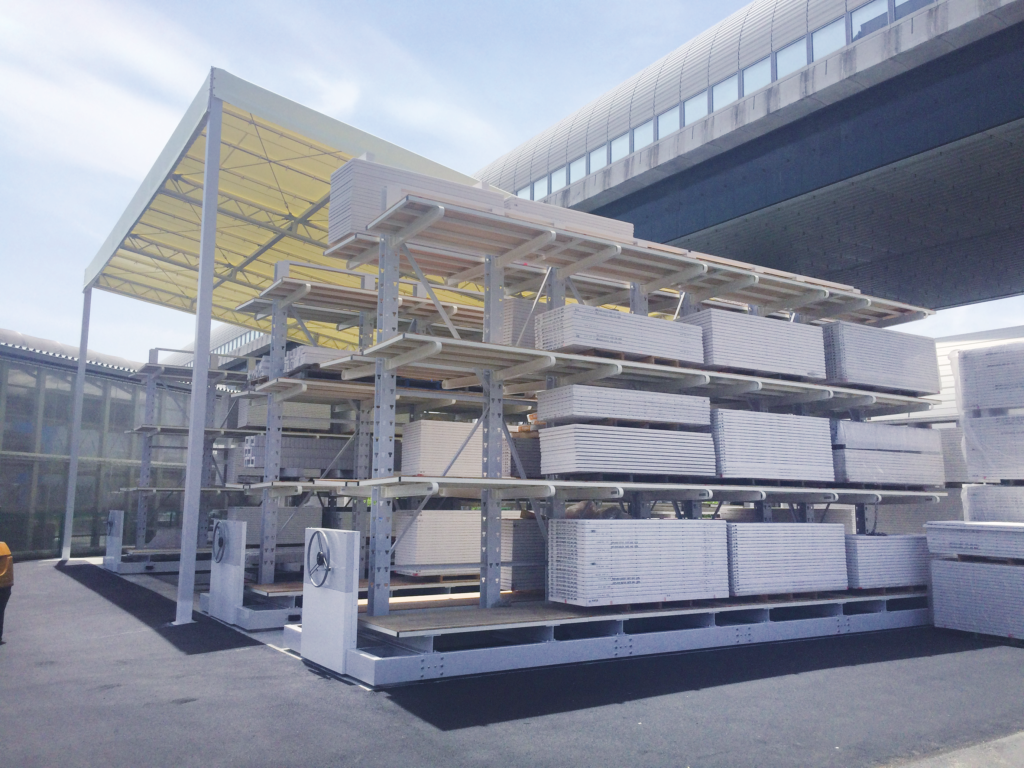

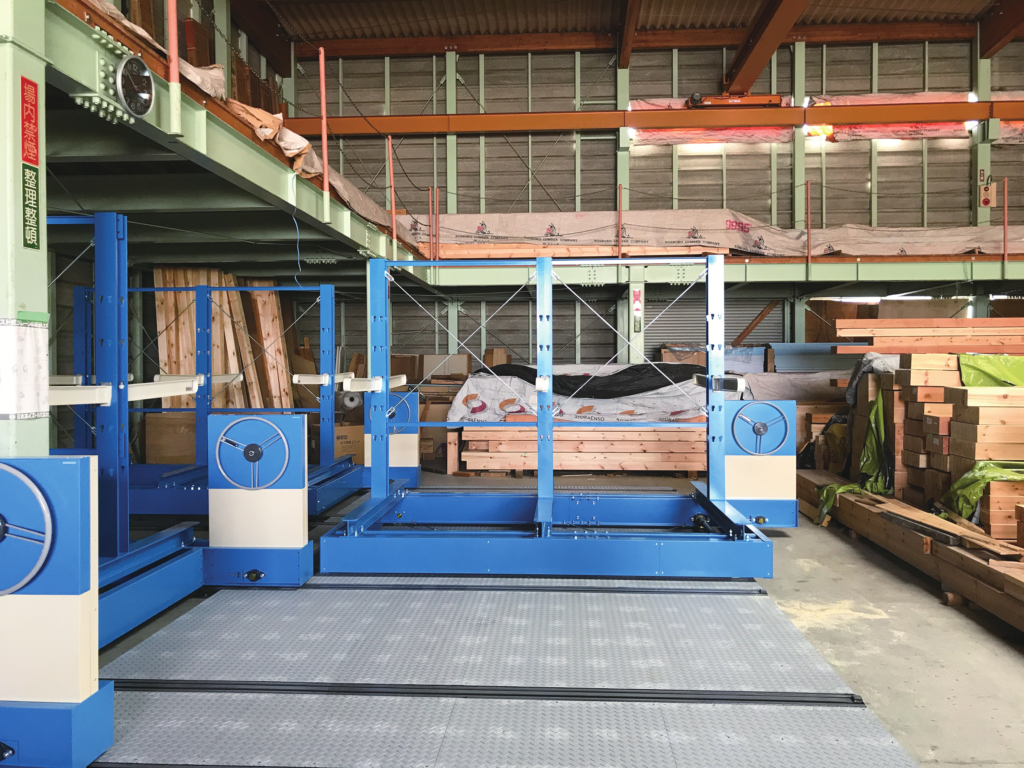

手動移動式ラック マテハン三重
長尺重量物保管 横移動タイプ

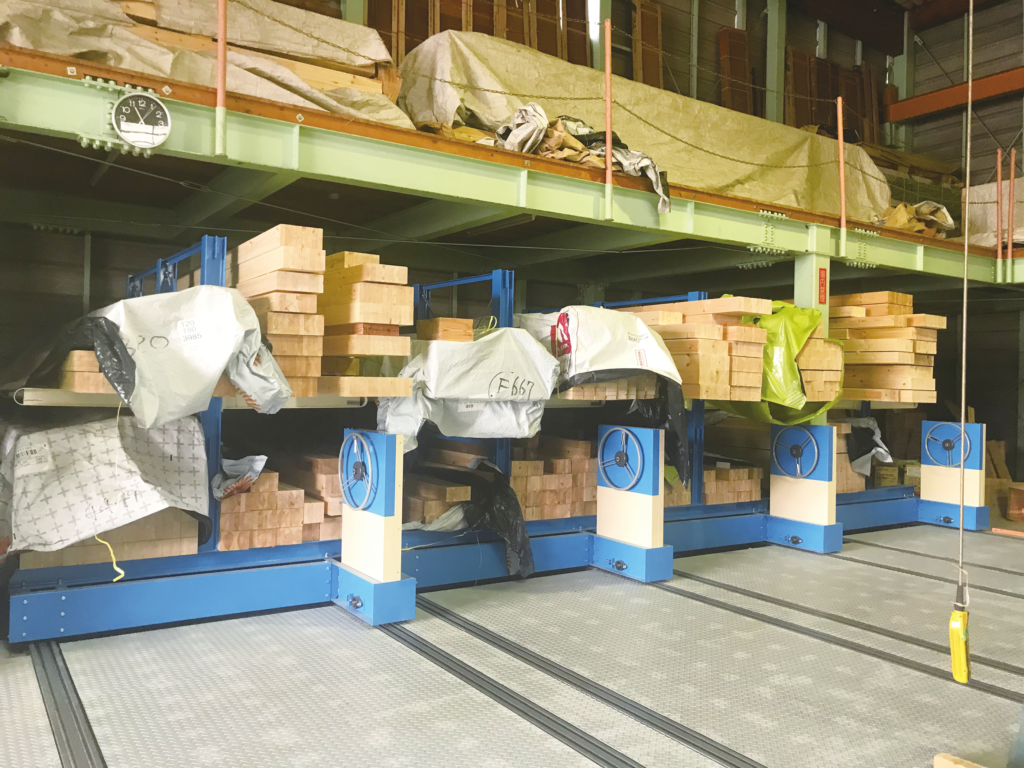

手動移動式ラック マテハン三重
長尺重量物保管 横移動タイプ

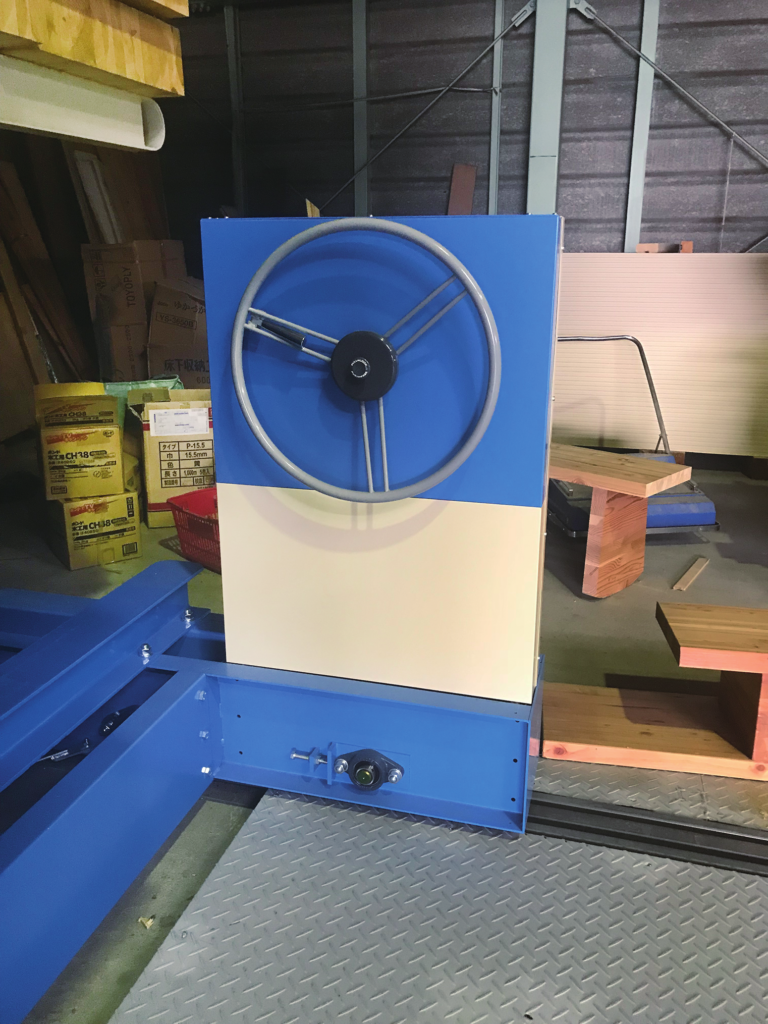

ハンドル部分
手動移動式ラック マテハン三重
長尺重量物保管 横移動タイプ

特徴:電力不要な移動ラックです、
最大20tまで移動が可能です。
書庫タイプから大型移動式まで対応可能です。
設置後は1/2スペースが有効活用できます。

【縦移動式】

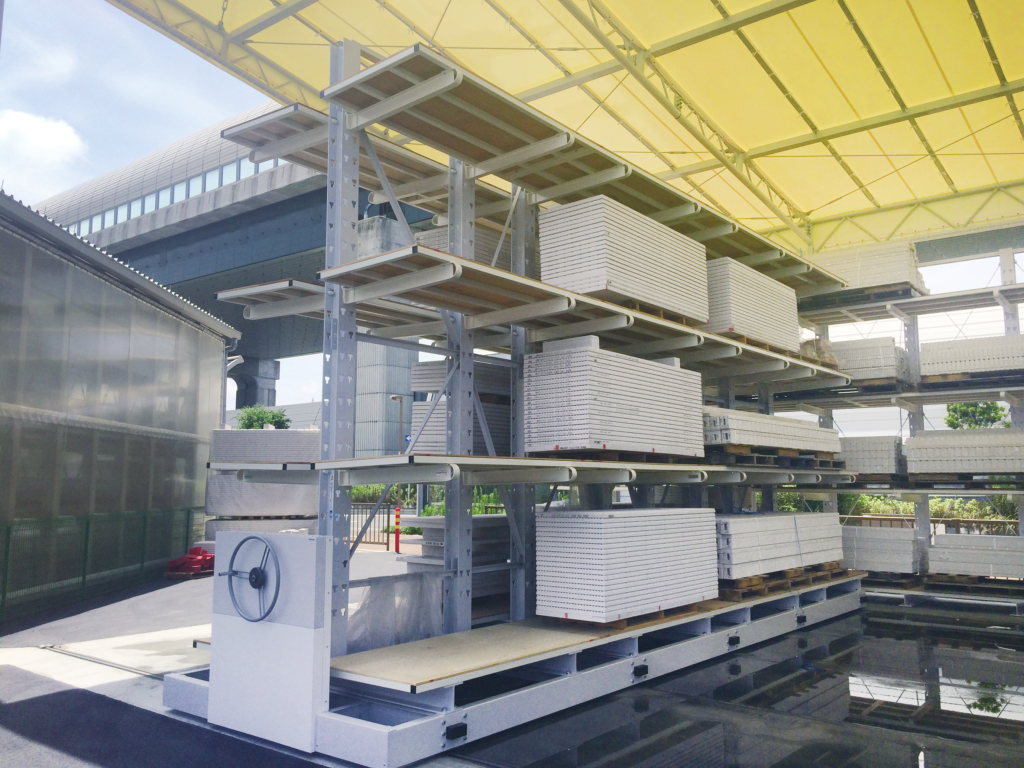

手動移動式ラック マテハン三重
長尺重量物保管 横移動タイプ
手動移動式ラック マテハン三重
長尺重量物保管 横移動タイプ
